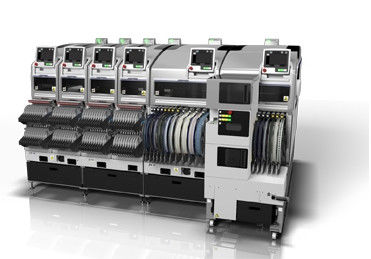

De hoge snelheidsoppervlakte zet Scalable de Plaatsingsplatform NXT Ⅲ van Fuji van de Plaatsingsmachine op

Origineel Nieuw en Gebruikt Scalable de Plaatsingsplatform NXT van MachinefujiⅢ
1.Special eigenschap
1.1 betere productiviteit: Een snellere X-Y robot en snellere bandvoeders, evenals een pas ontwikkelde „camera het vliegen van visie“ delen, betekenen gestegen plaatsend capaciteit voor alle deelgrootte en types.
Het nieuwe H24G-hoge snelheidshoofd bereikt cph 37.500 (spaanders per uur) (Productiviteits prioritaire wijze) per module, een het 44%-verbetering van de snelste snelheid van NXT II.
1.2 0201 van de deelmm steun +/- 0,025 mm die accuracy* plaatsen: Evenals het steunen van de kleinste delen die momenteel in massaproduktie (0402 mm, 01005“) worden gebruikt, kan NXT III de volgende generatie van componentenrubriek voor de markt ook behandelen - 0201 mm-delen.
Door machinestarheid en verdere raffinage te verbeteren heeft zijn onafhankelijke servobesturing en visieerkenningstechnologie, Fuji een plaatsende nauwkeurigheid voor kleine spaanderdelen van +/- 0,025 mm* bereikt (3sigma, Cpk≥1.00).
1.3 betere bruikbaarheid: GUI van originele NXT werd wijd geprijst voor intuïtief gebruik maken van en gemakkelijk-aan-begrijpt pictogrammen in plaats van zich het baseren op language-based instructies.
Deze interface wordt nu gecombineerd met een touchscreen paneel om verrichting nog gemakkelijker te maken. Dit vermindert het aantal knoop duwt vereist en maakt het selecteren van gemakkelijkere bevelen, evenals het verbeteren van kwaliteit door de kans te verminderen om het verkeerde bevel uit te voeren.
1.4 hoge verenigbaarheid: Veel van de belangrijkste eenheden van NXT II zoals het plaatsen van hoofden, pijpposten, voeders, dienbladeenheden, en de uitwisselingseenheden van de voederpallet kunnen op NXT III zonder enige wijzigingen worden gebruikt.

•
• Specificaties

• 	M3 III	M6 III
  Toepasselijke PCB-grootte (L x W)	48 x 48 mm aan 250 x 510 mm (dubbele transportband) * 48 x 48 mm aan 250 x 610 mm (enige transportband) de *Double transportbanden kunnen PCBs behandelen tot 280 (w) mm. PCBs groter dan 280 (w) mm moet worden geproduceerd door de dubbele transportband te veranderen om de wijze van de steegproductie uit te kiezen.	48 x 48 mm aan 534 x 510 mm (dubbele transportband) * 48 x 48 mm aan 534 x 610 mm (enige transportband) de *Double transportbanden kunnen PCBs behandelen tot 280 (w) mm. PCBs groter dan 280 (w) mm moet worden geproduceerd door de dubbele transportband te veranderen om de wijze van de steegproductie uit te kiezen.
  Deeltypes	Tot 20 types van berekende delen (gebruikend 8 mm-band)	Tot 45 types van berekende delen (gebruikend 8 mm-band)
  PCB-ladingstijd	Voor dubbele transportband: 0 seconden (ononderbroken verrichting) Voor enige transportband: 2.5 seconde (vervoer tussen de modules van M3 III), 3.4 seconde (vervoer tussen de modules van M6 III)
  Plaatsingsnauwkeurigheid (Fiduciaire tekennorm)	H24G : +/0,025 mm (Standaardwijze)/+/0,038 mm (Productiviteits prioritaire wijze) (3sigma) cpk≥1.00 V12/H12HS : +/0,038 (+/0,050) mm (3sigma) cpk≥1.00 H04S/H04SF : +/0,040 mm (3sigma) cpk≥1.00 H08/H04 : +/0,050 mm (3sigma) cpk≥1.00 H02/H01/G04 : +/0,030 mm (3sigma) cpk≥1.00 H02F/G04F : +/0,025 mm (3sigma) cpk≥1.00 GL : +/0,100 mm (3sigma) cpk≥1.00	H24G : +/0,025 mm (Standaardwijze)/+/0,038 (Productiviteits prioritaire wijze) mm van cpk≥1.00 (van 3sigma) V12/H12HS : +/0,038 (+/0,050) mm (3sigma) cpk≥1.00 H08M/H04SHIPPING EN BEHANDELING 04SF : +/0,040 mm (3sigma) cpk≥1.00 H08/H04/OF : +/0,050 mm (3sigma) cpk≥1.00 H02/H01/G04 : +/0,030 mm (3sigma) cpk≥1.00 H02F/G04F : +/0,025 mm (3sigma) cpk≥1.00 GL : +/0,100 mm (3sigma) cpk≥1.00
  Productiviteit	H24G : cph 37.500 (Productiviteits prioritaire wijze) /35, cph 000 (Standaardwijze) V12 : cph 26.000 H12HS : cph 24.500 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 GL : dph 16.363 (0,22 seconde/punt)	H24G : cph 37.500 (Productiviteits prioritaire wijze) /35, cph 000 (Standaardwijze) V12 : cph 26.000 H12HS : cph 24.500 H08M : cph 13.000 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 0F : cph 3.000 GL : dph 16.363 (0,22 seconde/punt)
  Gesteunde delen	H24G : 0201 tot 5 x 5 mm V12/H12HS : 0402 tot 7,5 x 7,5 mm H08M : 0603 tot 45 x 45 mm H08 : 0402 tot 12 X12 mm H04 : 1608 tot 38 x 38 mm H04S/H04SF : 1608 tot 38 x 38 mm H02/H02F/H01/0F : 1608 tot 74 x 74 mm (32 x 180 mm) G04/G04F : 0402 tot 15 x 15 mm     Hoogte : tot 2,0 mm Hoogte : tot 3,0 mm Hoogte : tot 13,0 mm Hoogte : tot 6,5 mm Hoogte : tot 9,5 mm Hoogte : tot 6,5 mm Hoogte : tot 25,4 mm Hoogte : tot 6,5 mm
  Modulebreedte	320 mm	645 mm
  Machineafmetingen	L: 1295 mm (M3 III x 4, M6 III x 2)/645 mm (M3 III x 2, M6 III) W: 1900,2 mm, H: 1476 mm



  DynaHead (DX)
  Pijphoeveelheid		12	4	1
  Productie (cph)		25.000 De functie van de delenaanwezigheid OP: 24.000	11.000	4.700
  Deelgrootte (mm)		0402 (01005“) aan 7,5 x 7,5 Hoogte: Tot 3,0 mm	1608 (0603“) aan 15 x 15 Hoogte: Tot 6,5 mm	1608 (0603“) aan 74 x 74 (32 x 100) Hoogte: Tot 25,4 mm
  Het plaatsen van nauwkeurigheid (Het Fiduciaire teken gebaseerde van verwijzingen voorzien)		+/0,038 (+/0,050) mm (3σ) cpk≥1.00*	+/0,040 mm (3σ) cpk≥1.00	+/0,030 mm (3σ) cpk≥1.00
  Deelaanwezigheid controle		o	x	o
  Delen levering	Band	o	o	o
  	Stok	x	o	o
  	Dienblad	x	o	o



  Het systeem van de delenlevering
  lntelligent voeders	Steun voor 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, en 104 mm brede band
  Stokvoeders	Deel 4 ≤ breedte ≤ 15 mm (6 ≤ Stokbreedte ≤ 18 mm), Deel 15 ≤ breedte ≤ 32 mm (18 ≤ Stokbreedte ≤ 36 mm)
  Dienbladen	Toepasselijke dienbladgrootte: 135.9 x 322,6 mm (JEDEC-norm) (Dienblad eenheid-M), 276 x 330 mm (LT. van de Dienbladeenheid), 143 x 330 mm (Dienblad eenheid-LTC)



  Opties

  Dienbladvoeders, PCU II (Palletwijzigingseenheid), MCU (Modulewijzigingseenheid), de tribune van het Techniekpaneel, de Adapter van FUJI CAMX, Fujitrax
