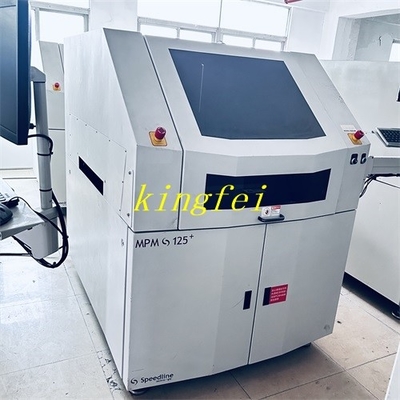

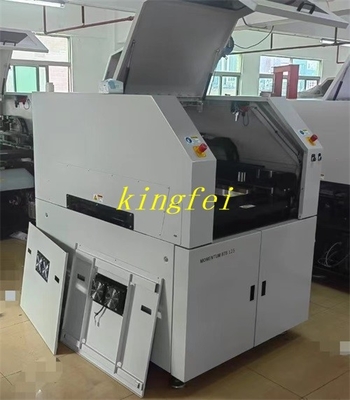

MPM BTB 125 drukmachine MPM / Speedline Solder Paste Printing

MPM/Speedline Solder paste printing& Solder paste spraying BTB125
MPM/Speedline Online-apparatuur volledig automatisch
Grootte van de apparatuur:1638.4m9 X1593.1mmX1418.6mm
Gewicht van de uitrusting:1039 kg
Vermogenseisen:200~400VAC/60Hz,15A
Verplichtingen voor luchtbron: 5 kgf/cm2 ((0,5 Mpa)
Parameter
Substraatgrootte:609.6mmx508mm
Minimale substraatgrootte:50.8mmx50.8mm
Grootte substraatdikte:0.2 mm~5.0 mm
Afdrukkanaal:4.5 kg ((101 kg)
overdrachtskanaal:2.5 kg tot 4,5 kg
Substraatklemmen:Basisplaatklemmen, vaste bovenklemmen, werkbankvacuüm, EdgeLoc-randklemsysteem
Substraatondersteuningsmethode:Magnetische vingerafdrukken, optionele onderdelen: H-torens, steunblok, speciale armaturen, Quik Too1
Afdrukgebied:609.6mmx508mm
Afdrukken: 0 mm~6.35 mm
druksnelheid:0.635mm/seconde ~ 304,8mm/seconde
Drukdruk: 0­22,7 kg
Voor de toepassing van deze richtlijn geldt dat:
Afbeeldingsveld (FOV):10.6mx8.0mn
Datumtype:Standaardvorm referentiepunt
Camera-systeem: Camera-systeem: Single Digital Camera - MPM Gepatenteerd Up/Down Vision System

Aligneringsnauwkeurigheid en herhaalbaarheid van het gehele systeem: ± 12,5 micron
Aligneringsnauwkeurigheid en herhaalbaarheid van het gehele systeem: ± 12,5 micron
Vermogenseisen van de apparatuur:200~240VAC/60Hz,15A
Verplichtingen voor gecomprimeerde lucht:100psi@4cfm
