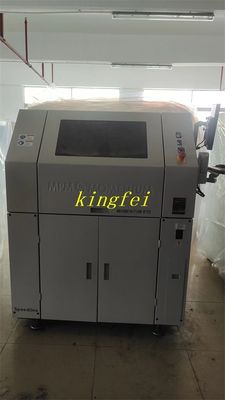

Momentum BTB-drukmachine MPM / Speedline Solder Paste Printer

Momentum BTB-drukmachine MPM / Speedline Solder Paste Printer

Momentum BTB-drukmachine MPM / Speedline Solder Paste Printer

Merknaam:	MPM Speedline
Modelnummer:	Momentum BTB
MOQ:	1 stuks
Leveringstermijn:	Binnen 3days
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Japan

Merk:

MPM/snelheidslijn

Ondernaam:

De Druk van het soldeerseldeeg

Onderdeelnummer:

Momentum BTB

Materiaalgrootte:

1195.4x1394x1589.4mm

Stroom:

200 tot 240 VAC (10%) enkelfase@50/60Hz,15A

Apparatuurgewicht:

797 kg

Levering vermogen:

10 stuks

Markeren:

Momentum BTB-drukmachine

,

Speedline soldeerpasta BTB-drukmachine

,

MPM Speedline Solder Paste Printer

Productomschrijving

Momentum BTB Drukmachine MPM/Speedline Solder Paste Printer

MPM/Speedline Solder Paste Printer Momentum BTB
MPM/Speedline Online-apparatuur volledig automatisch
Grootte van de apparatuur:	1195.4x1394x1589.4mm
Gewicht van de apparatuur:	797 kg
Vermogenseisen:	200 tot 240 VAC (10%) enkelfase@50/60Hz,15A
Voorschriften voor luchtbronnen:	100 psi, 4 cm (standaard werkwijze) tot 18 m (vacuümwipe) (6,89 bar@1,9 Lsto8,5 L/s), 12,7 m diameter pijpleiding, buitendiameter x9,5 mm binnendiameter pijpleiding
Parameter
Maximale substraatgrootte:	(X 609,6mmx508mm x Y) (24x20 inch)
Minimale substraatgrootte:	(Kx50.8mm x 50.8mm) (2x2 inch)
Grootte substraatdikte:	0.2~5.0 mm (0.008~0.20 inch)
Maximaal substraatgewicht:	4.5 kg (10 kg)
Kantenruimte van het substraat:	3.0 mm (0.118 inch)
Onderafstand:	12.7mm (0,5 inch) standaard configuratie 25m (1,0 inch)
met een vermogen van niet meer dan 50 W	Vaste bodemklem, vacuüm midden
Substraathoudingsmethode:	Magnetische vingervinger (optioneel: vacuümspeler, vacuümvingervinger, steunblok, speciale armature, gepatenteerd automatisch gereedschap, Quik Tool)
Giet:	Circuit boards groter dan 20 inch vereisen een speciale werkbank met een grotere X-grootte
Afdrukparameters
Maximale afdrukoppervlakte (XxY):	609.6mmx508mm(24x20inches)
Printing demolding ((Snap-off):	0~6,35 m (00,25 inch)
druksnelheid:	0.635mm/s~304.8mm/s(0.025 in/s~12 in/s)
Drukdruk:	0~22,7 kg (0 1b~50 1bs)
Grootte van het sjabloon:	Template frame lineer 737mmx737mm (29x29inch), kleinere templates beschikbaar
Foto's
Zichtveld (FOV):	10.6mmx8.0mm ((0.417x0.315 inch)
Typ van beeldpunt:	Referentiepunt voor de standaardvorm (zie SMEMA-norm), pad/gat
Camera systeem:	Eén digitale camera (MPM-gepatenteerd op-down-visie-systeem)
Prestaties
Aligneringsnauwkeurigheid en herhaalbaarheid van het gehele systeem:	± 12 micron (0.0005 ") @ 60, Cpk ≥ 2.0
Echte nauwkeurigheid en herhaalbaarheid van het soldeerpasta-drukwerk:	± 20 microns (士0.0008 ̊) @ 60, Cpk ≥ 2.0
Cyclustijd
Momentum BTB	9 seconden standaard
Momentum BTB HIE	7.5 seconde standaard
