| Merknaam: | FUJI |
| Modelnummer: | NXT II |
| MOQ: | 1unit |
| Leveringstermijn: | Binnen 2 weken |
| Betalingsvoorwaarden: | T / T, Western Union, MoneyGram |

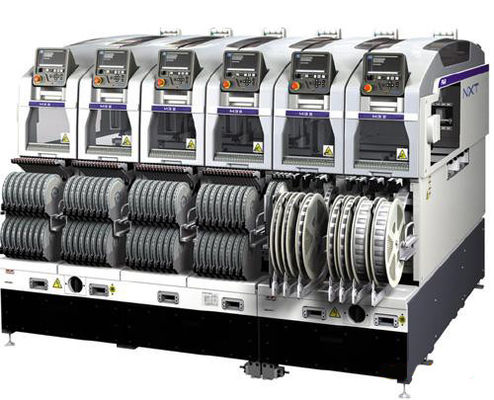

Fuji Scalable Placement Platform NXT II
1.Specialiteit
1.1De beste machineconfiguratie bieden aan klanten: NXTII is de enige machine met een echt modulair concept. It is possible to freely install a combination of units such as a work head or a component supply unit and a transport track type to provide the optimum machine configuration suitable for all kinds of customersU kunt eenvoudig met het gereedschap het vervangingswerk van de eenheid uitvoeren, inclusief de plaatsingshoofd.
1.2Kan worden gebruikt dubbele spoorproductie: dubbele dragende spoormachine kan tegelijkertijdproducerenBovendien, omdat de tijd van het bord of de overdrachtsplaat nul is, verhoogde de productiviteit.
1.3Gebruik gewoon de benodigde hoeveelheid zonder te veel problemen te veroorzaken: NXTII kan worden vervangen en toegevoegd met een module of plaatskop,zodat de minimale hoeveelheid productie vereist is met een minimale investering.
1.4Om een overweldigend voordeel te spelen In overeenstemming met de veranderingen in de productievorm: NXTII schaalbaarheid Voor coating kleefstoffen, PoP plaatsing, kaal chip plaatsing en andere nieuwe vormen van productie,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.
| M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toepasselijke PCB-grootte (L x W) | 48 mm × 48 mm × 534 mm × 510 mm (dubbele vervoerband) * 48 mm × 48 mm × 534 mm × 610 mm (eenvoudig vervoerband) *Dubbele vervoerbanden kunnen PCB's tot 280 (W) mm verwerken. PCB's van meer dan 280 (W) mm moeten worden geproduceerd door de dubbele vervoerband te veranderen in een enkele productiebaan. | 48 mm × 48 mm × 520 mm × 510 mm ((dubbele vervoerband) * 48 mm × 48 mm × 520 mm × 610 mm (eenvoudig vervoerband) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Soorten onderdelen | Tot 20 soorten onderdelen (berekend met behulp van 8 mm band) | Tot 45 soorten onderdelen (berekend met behulp van 8 mm band) | Tot 44 soorten onderdelen (berekend met behulp van 8 mm band) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCB-laadtijd | Voor dubbelconveyor: 0 sec (continuum) Voor een enkel vervoerband: 2,5 sec (vervoer tussen M3 III-modules), 3.4 sec (vervoer tussen M6 III-modules) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Plaatsnauwkeurigheid (Fiduciële merkteken standaard) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Productiviteit |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ondersteunde delen |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modulbreedte | 320 mm | 645 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Afmetingen van de machine | L:1295mm(M3 II×4, M6 II×2) / L:645mm(M3 II×2, M6 II) W:1900.2mm H:1474mm ((M3 II) / 1476mm ((M6 II,M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Onderdelenvoorziening | |
| Intelligente voeders | Ondersteuning voor banden van 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 en 104 mm breed |
| met een gewicht van niet meer dan 50 kg | 4 ≤ Deelbreedte ≤ 15 mm (6 ≤ Stickbreedte ≤ 18 mm), 15 ≤ Deelbreedte ≤ 32 mm (18 ≤ Stickbreedte ≤ 36 mm) |
| Deels | Toepasselijke traygrootte: 135,9 x 322,6 mm (JEDEC-standaard) (trayunit-M),276 x 330 mm (trayunit-LT),143 x 330 mm (trayunit-LTC) |
| Opties | |
| Trayfeeders, PCU II (Palet Change Unit), MCU (Module Change Unit), Engineering Panel Stand, FUJI CAMX Adapter, Fujitrax | |
