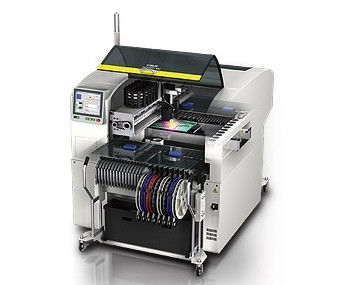

Multi - de Oppervlakte van Doelmounter zet Plaatsingsmachine xpf-L/W Originele FUJI op

Originele FUJI Machine van hoge snelheids de Multifunctionele Mounter xpf-L/W

• Speciale eigenschap

1.1 plaatsend hoofden („auto-hulpmiddelen“) worden geruild automatisch tijdens productie: XPF is de eerste machine van de wereld om dynamische hoofduitwisseling te kenmerken. De machine kan tussen een hoge snelheid schakelen die hoofd en een multifunctioneel hoofd plaatsen automatisch tijdens productie om ervoor te zorgen dat het meest efficiënte hoofd voor de huidige taak wordt gebruikt. Dit omvat de capaciteit om op een lijmhoofd over te schakelen, betekenend dat de lijmtoepassing en de deelplaatsing bij dezelfde machine kunnen worden uitgevoerd.

1.2 geen behoefte om tussen een hoge snelheid mounter of multifunctionele machine te beslissen: Omdat de hoofduitwisseling dynamisch en automatisch is, is XPF een oplossing zonder grenzen, die hoge snelheid en multifunctionele behoeften tegelijkertijd behandelen. Wat ook het type is van paneel, bereikt XPF het optimale evenwicht van productievermogen ervoor zorgen, die dat u altijd de meesten uit uw materiaal wordt.

1.3 steun voor panelen tot 686 x 508 mm met xpf-w: Het model xpf-w wordt ontworpen om grote en op zwaar werk berekende panelen met afmetingen tot 686 x 508 (27 x 20 duim) mm en het wegen van tot 6 kg te behandelen.

• Specificaties

• Machinespecificaties		Revolver auto-Hulpmiddel	Enige Pijp	M4 auto-Hulpmiddel	Lijm auto-Hulpmiddel
  Aantal pijpen		12	1	4	Aantal geladen spuiten: 1 spuit per lijmpost
  Aantal auto-hulpmiddelen gehouden in auto-hulpmiddelpost		2 (XPF-L)/3 (XPF-W)	6 (XPF-L)/8 (XPF-W) (Één de Metings auto-Hulpmiddel van de Dienbladhoogte wordt gehouden wanneer het gebruiken van dienbladen)	1	Het aantal voedergroeven bezette: 8 (mfu-40) (Vaste het laden positie - omhoog aan 4 lijm auto-hulpmiddelen kan worden geladen)
  Gesteunde delen		0402(01005) tot 20 x 20 mm 　Maximumhoogte: 3,0 mm	1005(0402) aan 45 x 150 (68 x 68) mm Maximumhoogte: 25,4 mm	4 pijpentype: 3 x 3 aan 14 x 14 mm 2 pijpentype: 14 x 14 aan 22 x 26 mm Maximumhoogte: 6,5 mm	Ladingskant: Kant 1 (Mfu-40 of vast apparaat)
  Machine tact	Xpf-l	0,144 seconden/ component 25.000 cph	0,400 seconden/ component 9.000 cph	4 pijpentype: 0,343 seconden geschotene cph 10.500 2 pijpentype: 0,456 seconden geschotene cph 7.900	Verdeeltact: 0,2 seconde/schot
  	Xpf-w	0,145 seconden/ component 24.800 cph	0,418 seconden/ component 8.600 cph	4 pijpentype; 0,351 seconden geschotene cph 10.250 2 pijpentype; 0,462 seconden geschotene cph 7.800
  Het plaatsen nauwkeurigheid	Kleine spaanderdelen	+/0,050 mm cpk≥1.00 +/0,066 mm cpk≥1.33	+/0,040 mm cpk≥1.00 +/0,053 mm cpk≥1.33	-	Verdeelpositienauwkeurigheid: +/0,1 mm cpk≥1.00
  	QFP-delen	+/0,040 mm cpk≥1.00 +/0,053 mm cpk≥1.33	+/0,030 mm cpk≥1.00 +/0,040 mm cpk≥1.33	+/0,040 mm cpk≥1.00 +/0,053 mm cpk≥1.33
  PCB-grootte (LXW)		Tot 457 x 356 mm-Dikte 0,4 (0,3) aan 5,0 mm (xpf-l)/686 x 508 mm-Dikte 0,4 tot 6,5 mm (xpf-w) Min 50 x 50 mm
  PCB-ladingstijd		1.8 seconde (xpf-l)/3,5 seconden (xpf-w)
  Machine afmetingen	Xpf-l	L: 1.500 mm, W: 1.607,5 mm, H: 1.419,5 mm (Vervoershoogte: 900 mm H: sluit seinhuisje uit)
  	Xpf-w	L: 1.500 mm, W: 1,762.5mm, H: 1,422.5mm (Vervoershoogte: 900 mm H: sluit seinhuisje uit)
  Machinegewicht		Machinelichaam xpf-l: 1.500 kg/xpf-w: 1.860 kg Mfu-40: Ong. 240 kg (met W8-geladen voeders) Btu-AII: Ong. 120 kg, btu-B: Ong. 15 kg, mtu-AII: Ong. 615 kg (met geladen dienbladen/voeders)



  Delen Verpakking

  Banddelen (JIS-norm, JEITA), stokdelen, dienbladdelen



  Opties

  Stokvoeder, Brede Fiduciaire Camera, Onderdompelingsluf Eenheid, Spoel Vastgestelde Tribune (binnen de belangrijkste machine), de Controle van Loodcoplanarity, Douanepijpen en Mechanische Klemmen, Fujitrax
